Instalasi listrik yang aman dan efisien merupakan hal vital dalam pembangunan rumah bertingkat. Dengan jumlah lantai yang lebih dari satu, kebutuhan distribusi daya menjadi lebih kompleks dibanding rumah satu lantai. Instalasi yang dirancang dengan baik tidak hanya menjamin kenyamanan penghuni dalam penggunaan listrik sehari-hari, tetapi juga mengurangi risiko gangguan. Seperti konsleting, kebakaran, atau kerusakan peralatan elektronik. -MegaBaja.co.id
Sayangnya, masih banyak instalasi listrik yang dilakukan tanpa perencanaan matang. Akibatnya, sering terjadi masalah di depan. Mulai dari distribusi beban yang tidak merata, kabel semrawut, penempatan saklar tidak sesuai fungsi ruangan, hingga penggunaan komponen dengan kualitasi di bawah standar. Semua ini bisa berujung pada kerugian materi, bahkan membahayakan keselamatan penghuni.
Melalui artikel ini, kamu akan mengetahui panduan praktis dalam menyusun rencana instalasi listrik untuk rumah bertingkat. Mulai dari langkah-langkah teknis, pemilihan komponen, hingga aspek keamanan agar instalasi ideal dan sesuai standar serta berfungsi optimal untuk jangka panjang. Simak sampai habis, ya!
Langkah Menghitung Kebutuhan Daya Listrik Rumah Bertingkat
Melakukan Analisa Kebutuhan Daya
Langkah pertama dalam menyusun rencana instalasi listrik adalah dengan melakukan analisis kebutuhan daya secara menyeluruh. Seperti contohnya, untuk rumah bertingkat, perhitungan harus dilakukan per lantai dengan mempertimbangkan peralatan listrik yang digunakan di masing-masing area. Seperti lampu, kipas angin, AC, kulkas, mesin cuci, pemanas air dan lain-lain.
Pembagian beban tersebut bisa kamu kelompokkan berdasarkan zona, misalnya: lantai 1 untuk area tamu dan dapur, lantai 2 untuk kamar tidur dan area luar sebagai taman atau garasi. Setelah dihitung total daya yang dibutuhkan, kamu perlu menyesuaikan dengan kapasitas listrik dari PLN, seperti 2200 VA, 3500 VA, atau lebih, tergantung skala rumah.
Sebaiknya, perencanaan tidak hanya diperhitungkan untuk pemakaian saat itu saja, akan tetapi juga mempertimbangkan kebutuhan masa depan. Apakah akan ada penambahan perangkat elektronik, instalasi smart home, atau sistem tenaga surya. Dengan begitu, instalasi menjadi lebih fleksibel dan tidak perlu dilakukan pembongkaran besar jika ada penambahan daya di kemudian hari.

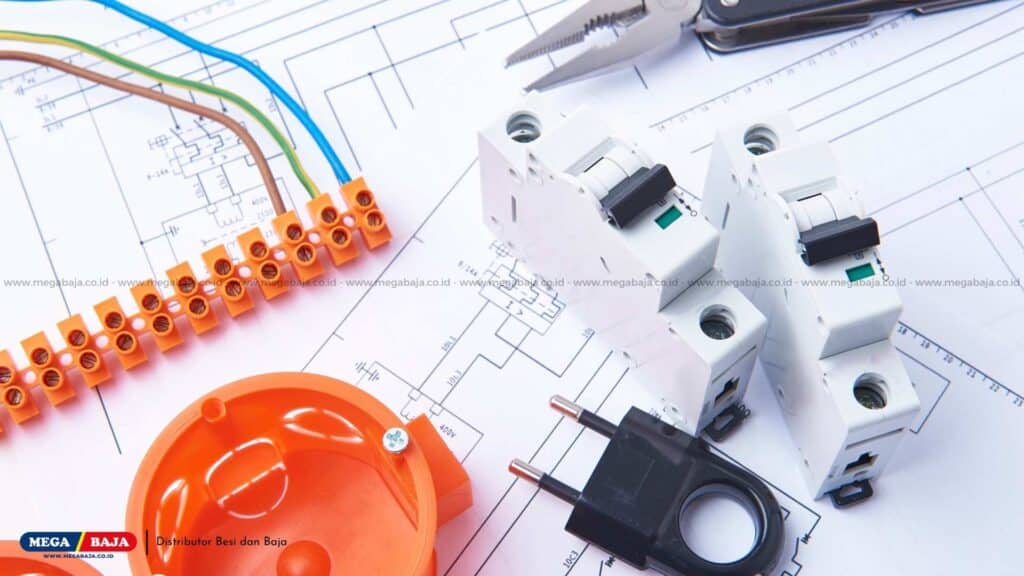

Menyusun Denah Instalasi Listrik per Lantai
Penyusunan denah instalasi listrik harus dimulai dengan menyertakan rencana kelistrikan ke dalam denah arsitektur rumah. Karena setiap ruangan memiliki fungsi yang berbeda, maka penempatan titik lampu, saklar, dan stop kontak harus disesuaikan dengan kebutuhan aktivitas di dalamnya. Misalnya, dapur memerlukan lebih banyak stop kontak dibandingkan kamar tidur, sementara ruang keluarga membutuhkan penerangan yang lebih fleksibel.
Penempatan titik-titik listrik juga harus dirancang dengan mempertimbangkan jalur kabel yang efisien dan mudah dalam pemeliharaan. Dalam gambar kerja teknis, digunakan simbol-simbol standar seperti simbol lampu, saklar tunggal/ganda, dan panel listrik agar mudah dipahami oleh teknisi lapangan.
Selain aspek teknis, perencanaan harus memperhatikan efisiensi dan estetika. Penempatan stop kontak tidak boleh mengganggu tata letak furniture. Selain itu, jalur kabel tersembunyi dalam dinding atau plafon juga harus tetap mudah diakses jika terjadi perbaikan. Denah yang rapi dan sistematis akan memudahkan proses instalasi dan menjamin hasil yang lebih baik.
Perencanaan Jalur Distribusi dan Panel Listrik
Dalam konstruksi rumah bertingkat, perencanaan jalur distribusi listrik harus dilakukan secara sistematis agar arus listrik tersebar merata dan aman. MDP atau Main Distribution Panel berfungsi sebagai pusat distribusi utama dari daya listrik yang masuk dari PLN. Untuk rumah bertingkat, sangat disarankan menambahkan sub-panel di tiap lantai agar pengaturan dan pemeliharaan lebih mudah untuk dilakukan.
Selain itu, rute kabel harus ditentukan dengan mempertimbangkan efisiensi dan keamanan. Umumnya, digunakan pipa conduit (saluran pelindung kabel) baik tertanam di dinding atau di atas plafon. Gunanya adalah untuk melindungi kabel dari kerusakan fisik. Pemilihan jenis kabel dan cara penempatan harus mengikuti standar instalasi.
Setiap area rumah seperti dapur, kamar, atau area luar sebaiknya memiliki sirkuit tersendiri yang dilindungi oleh MCB (Miniature Circuit Breaker) sesuai kapasitas beban. MCB dengan kapasitas yang tepat mencegah kelebihan arus yang bisa menyebabkan korsleting atau kebakaran. Pembagian ini membuat sistem lebih aman, efisien, dan mudah dimodifikasi bila diperlukan.
Pemilihan Komponen Instalasi Sesuai Standar
Selanjutnya adalah memperhatikan komponen instalasi listrik. Bagian ini harus dilakukan dengan cermat agar sistem bekerja dengan aman dan tahan lama. Misalnya dalam memilih kabel, jenis yang umum digunakan antara lain jenis NYA (tunggal, cocok untuk instalasi dalam pipa), NYM (serbaguna, dengan pelapis ganda), dan NYY (untuk luar ruangan, tahan air dan tanah). Ukuran kabel juga harus disesuaikan dengan beban, misalnya 1.5 mm² untuk lampu, dan 2.5–4 mm² untuk stop kontak dan peralatan berat.
Komponen lain seperti MCB, saklar, stop kontak, dan fitting lampu juga harus dipilih berdasarkan kualitas dan daya tahan. Penting untuk memastikan setiap komponen memiliki label SNI atau memenuhi standar internasional seperti IEC atau ISO, yang menjamin keamanan dan performa produk.
Perlu diketahui bahwa penggunaan material berkualitas tinggi bisa mengurangi risiko arus pendek dan kebakaran, bahkan juga bisa menghemat biaya perbaikan dalam jangka panjang. Komponen yang memenuhi standar akan memberikan perlindungan maksimal bagi penghuni rumah.

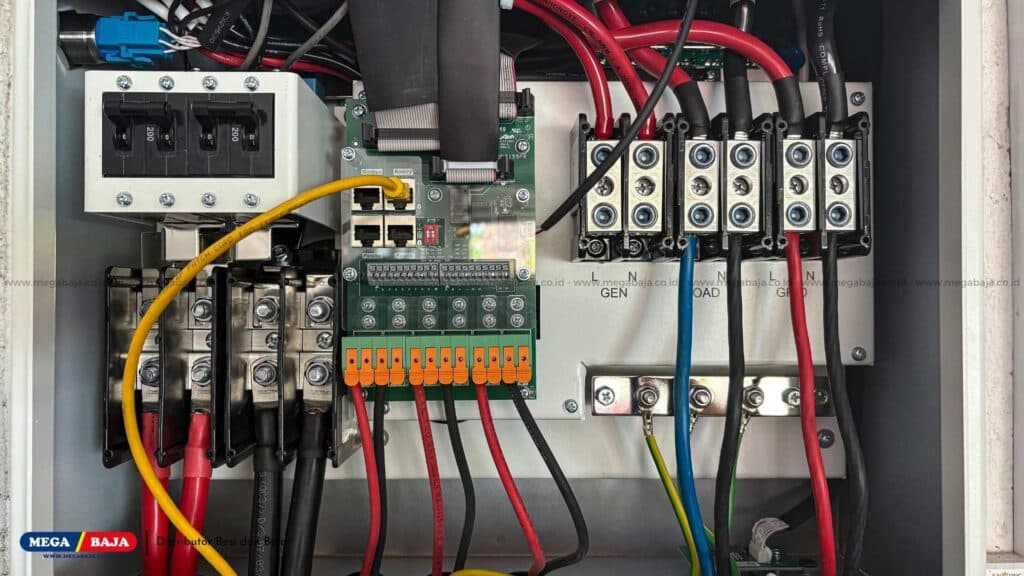

Keamanan dan Proteksi Sistem Listrik
Keamanan merupakan aspek yang tidak bisa diabaikan dalam instalasi listrik rumah bertingkat. Salah satu elemen penting adalah sistem grounding, yaitu menghubungkan instalasi ke tanah untuk mengalirkan arus bocor secara aman. Grounding sangat penting untuk mencegah kejutan listrik dan melindungi peralatan elektronik dari kerusakan akibat lonjakan tegangan.
Selain itu, penggunaan ELCB (Earth Leakage Circuit Breaker) atau RCD (Residual Current Device) sangat dianjurkan. Alat ini secara otomatis memutus aliran listrik ketika terdeteksi arus bocor, sehingga mampu mencegah potensi tersengat listrik atau kebakaran.
Berkaitan dengan keamanan, penataan elemen listrik seperti saklar, stop kontak, dan panel harus berada di area yang aman. Letakkan di area yang terhindar dari air, panas berlebih, dan area yang rawan dijangkau oleh anak-anak.
Sebagai tambahan, rumah bertingkat juga dapat dilengkapi dengan sistem backup daya, seperti genset atau inverter, untuk mengantisipasi pemadaman listrik dan menjaga kelancaran aktivitas sehari-hari.
Melibatkan Teknisi atau Konsultan Ahli
Dalam merancang dan memasang instalasi listrik rumah bertingkat, sangat disarankan untuk melibatkan teknisi bersertifikat. Mereka memiliki pengetahuan teknis dan pemahaman standar keselamatan yang memadai, sehingga instalasi dapat dilakukan secara profesional dan sesuai regulasi.
Selain melibatkan teknisi, konsultan listrik juga berperan penting dalam proses desain dan pengecekan akhir instalasi. Tugasnya adalah membantu memastikan perhitungan beban, pemilihan komponen, dan jalur distribusi telah dirancang secara optimal.
Dokumentasi teknis yang disusun oleh pihak profesional, seperti gambar kerja dan laporan pengujian, menjadi referensi penting untuk pemeliharaan dan perbaikan di kemudian hari.

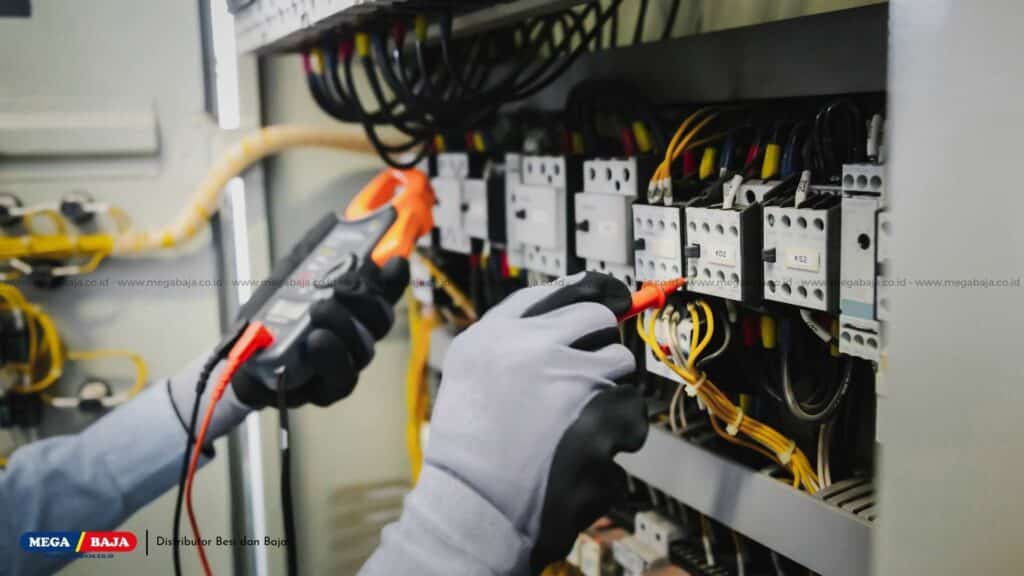

Pengujian dan Dokumentasi Instalasi
Setelah instalasi selesai, tahap berikutnya adalah melakukan pengujian sistem listrik, termasuk pengukuran tegangan, arus, fungsi MCB, dan sistem proteksi seperti ELCB. Dengan melakukan pengujian ini, kamu bisa memastikan seluruh komponen berfungsi dengan baik dan aman digunakan.
Hasil pengujian harus dicatat dan disimpan bersama denah instalasi listrik yang telah terpasang. Dokumentasi ini penting, bukan hanya untuk audit teknis, tetapi juga untuk pemeliharaan, perbaikan, atau renovasi di masa mendatang. Dengan adanya dokumentasi yang rapi, setiap perubahan dapat dilakukan tanpa risiko kesalahan instalasi.
Rencana instalasi listrik yang baik adalah hal fundamental bagi kenyamanan dan keselamatan dalam rumah bertingkat. Dengan perhitungan daya yang tepat, pemilihan material yang sesuai, serta pengawasan teknis dari tenaga ahli, berbagai risiko seperti korsleting, beban berlebih, dan kerusakan peralatan dapat dihindari.
Perlau diingat bahwa perencanaan yang matang tidak hanya memastikan sistem bekerja dengan efisien, tetapi juga mempermudah perawatan dalam jangka panjang. Oleh karena itu, penting bagi setiap pemilik rumah untuk mengikuti standar kelistrikan yang berlaku supaya tidak merugi di kemudian hari. Semoga bermanfaat!
