Perkembangan industri konstruksi saat ini menuntut efisiensi energi yang jauh lebih tinggi pada setiap bangunan komersial maupun hunian modern. Sistem pengkondisian udara tidak lagi sekadar menempelkan unit pendingin di dinding, melainkan membutuhkan perancangan sistem distribusi yang matang. Dalam merancang tata udara gedung, instalasi jaringan saluran menjadi faktor kunci yang menentukan tingkat kenyamanan termal seluruh penghuni bangunan. megabaja.co.id
Namun, banyak pemilik proyek dan kontraktor yang menghadapi kendala biaya operasional membengkak akibat kebocoran aliran udara pada sistem pendingin.
Masalah kebocoran tekanan udara ini sering kali berakar dari pemilihan material yang kurang tepat serta kesalahan kalkulasi pada tahap perencanaan awal. Jika masalah ini dibiarkan tanpa penanganan teknis yang akurat, daya listrik gedung akan terbuang sia-sia setiap bulannya.
Solusi terbaik untuk mengatasi kendala efisiensi tersebut adalah dengan menerapkan perancangan sistem ducting HVAC yang presisi dan sesuai dengan karakteristik bangunan. Penggunaan material berkualitas tinggi yang dikombinasikan dengan teknik pembentukan saluran yang akurat akan menjamin kelancaran sirkulasi udara secara maksimal.
Pendekatan teknis ini terbukti mampu menekan konsumsi energi sekaligus memperpanjang usia pakai mesin utama sistem tata udara.
Mengenal Konsep Dasar Jaringan Saluran Distribusi Udara
Jaringan saluran udara atau ducting merupakan komponen fisik yang berfungsi sebagai media transportasi udara dalam sistem pemanas, ventilasi, dan pengkondisian udara (Heating, Ventilation, and Air Conditioning). Jaringan pipa ini menghubungkan unit pengolah udara utama, seperti Air Handling Unit (AHU) atau Chiller, menuju seluruh area ruangan di dalam bangunan.
Pemasangan saluran udara ini bertujuan untuk memastikan udara dingin maupun udara segar dapat tersalurkan secara konsisten.
Jalur pipa dirancang dengan perhitungan aerodinamis agar mampu menahan laju gesekan udara di bagian dalam dinding saluran. Perencanaan yang cermat akan menghasilkan tekanan aliran yang stabil dari ujung mesin hingga titik luaran terkecil.
Dalam lingkup konstruksi modern, sistem distribusi ini tidak hanya berfokus pada pendinginan ruangan semata. Komponen ini juga memegang peranan vital dalam mengatur sirkulasi udara balik (return air) serta membuang udara kotor (exhaust air) keluar dari gedung.
Hal ini membuat keberadaannya sangat krusial dalam menjaga kualitas udara bersih di dalam ruangan.

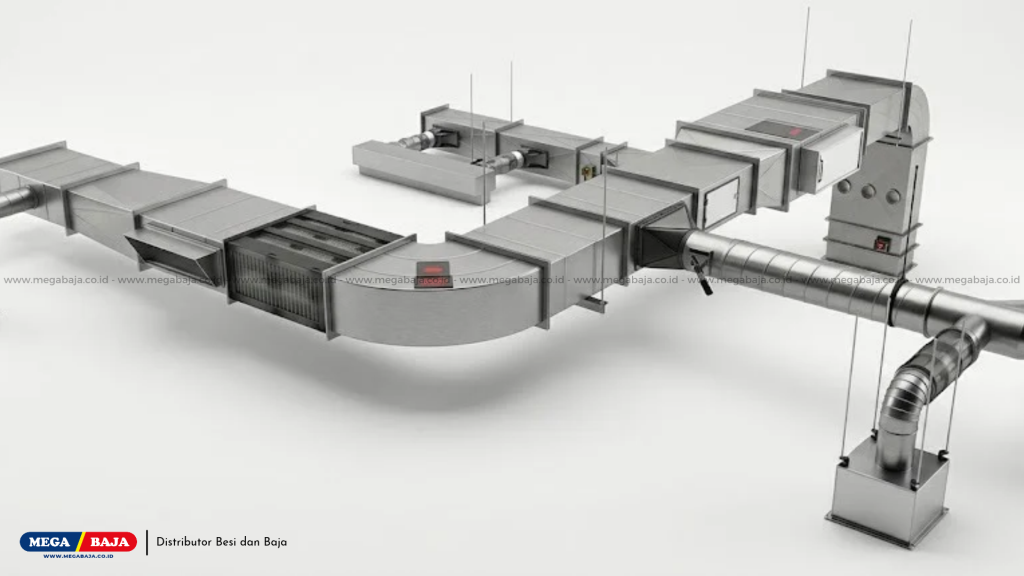

Prinsip Kerja Jalur Aliran Udara Ruangan
Prinsip kerja sirkulasi udara dimulai dari unit pengolah pusat yang mendinginkan udara fluida kerja. Udara bertekanan tersebut kemudian didorong masuk ke dalam jaringan saluran utama dengan kecepatan tertentu. Penurunan tekanan udara diatur secara bertahap menggunakan bantuan komponen pengatur aliran udara di sepanjang jalur distribusi.
Setelah mencapai area target, udara akan keluar melalui terminal penyebar udara atau diffuser. Udara panas yang berada di dalam ruangan akan tersedot kembali melalui saluran return untuk disaring dan diproses ulang. Siklus tertutup ini berlangsung secara terus-menerus demi menjaga keseimbangan suhu dan kelembapan secara konstan.
Komponen Pendukung Jalur Saluran Udara
Sistem jalur udara terdiri dari beberapa komponen pendukung yang saling terhubung secara terstruktur. Komponen elbow berfungsi untuk membelokkan arah aliran udara, sedangkan reducer bertugas menyambungkan dua ukuran saluran yang berbeda diameter. Kombinasi komponen ini membentuk satu kesatuan sistem yang solid dan bebas dari kebocoran.
Selain itu, terdapat damper yang bertindak sebagai katup pengatur volume aliran udara di setiap percabangan. Komponen peredam suara atau attenuator juga sering dipasang di dekat unit mesin utama. Perpaduan seluruh komponen ini menghasilkan sistem tata udara yang tenang, responsif, dan mudah dikontrol secara fleksibel.

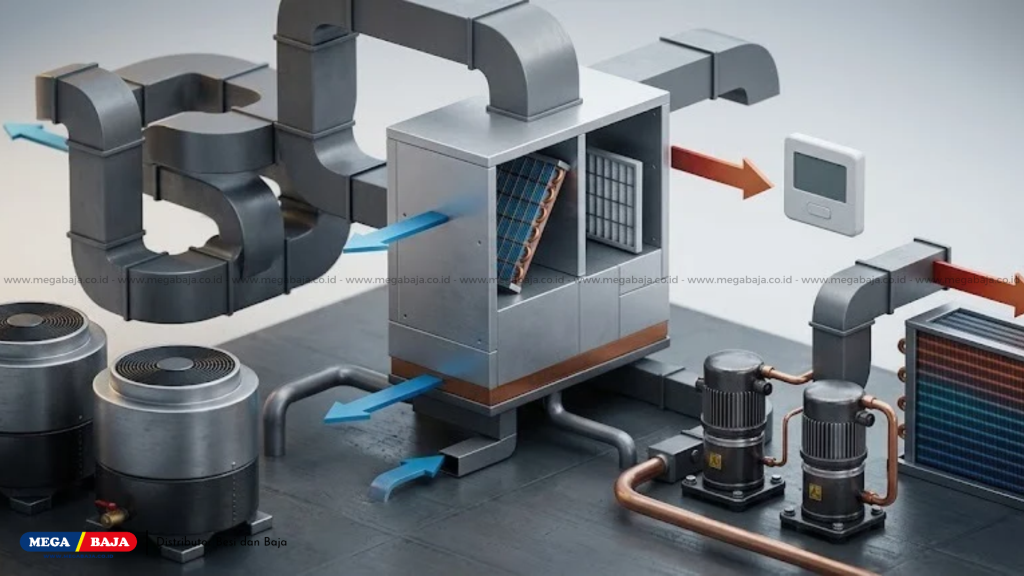

Memahami Fungsi Vital Sistem Distribusi Udara Gedung
Fungsi paling mendasar dari jaringan saluran udara adalah menyalurkan udara dingin atau panas secara merata ke seluruh sudut ruangan. Tanpa adanya sistem distribusi yang terintegrasi, udara sejuk hanya akan menumpuk di area sekitar unit pendingin utama. Hal ini tentu akan membuat distribusi suhu menjadi tidak seimbang di seluruh area gedung.
Selain menyalurkan udara sejuk, sistem ini bertanggung jawab melakukan pengisian udara segar dari luar bangunan (fresh air intake).
Proses ini sangat penting untuk menjaga kadar oksigen di dalam ruangan tetap optimal bagi aktivitas manusia. Penguapan polutan dan penumpukan karbon dioksida dapat dicegah melalui proses pertukaran udara yang teratur ini.
Fungsi penting lainnya adalah melakukan pengontrolan kelembapan serta isolasi tingkat kebisingan mekanis. Mesin pengolah udara berkapasitas besar umumnya menghasilkan getaran dan suara gemuruh yang lumayan tinggi. Saluran distribusi yang dilapisi bahan peredam khusus mampu menyerap gelombang suara tersebut sehingga area interior tetap tenang dan nyaman.
Mengatur Distribusi dan Zonasi Suhu Ruangan
Sistem saluran udara memungkinkan penerapan teknik zonasi suhu yang berbeda pada tiap lantai atau ruangan. Melalui pengaturan katup damper otomatis, pasokan udara sejuk dapat disesuaikan dengan tingkat hunian masing-masing area. Ruang rapat yang padat orang dapat menerima pasokan udara lebih besar dibandingkan ruang penyimpanan yang kosong.
Pengaturan zonasi yang presisi ini membantu menghemat penggunaan energi listrik secara signifikan. Mesin utama tidak perlu bekerja pada kapasitas maksimum terus-menerus jika sebagian area gedung tidak membutuhkan pendinginan ekstra. Efisiensi operasional ini memberikan dampak positif pada biaya pemeliharaan bangunan jangka panjang.
Meningkatkan Kualitas Udara Bersih Dalam Ruangan
Kualitas udara di dalam ruangan atau Indoor Air Quality (IAQ) bergantung erat pada kebersihan jalur sirkulasi udara. Sistem saluran yang dilengkapi dengan penyaring udara tingkat tinggi mampu menangkap partikel debu mikro, spora jamur, dan alergen. Hasilnya, risiko masalah pernapasan pada penghuni gedung dapat diminimalkan secara efektif.
Jalur pembuangan khusus juga berfungsi menyedot bau tak sedap dan kelembapan berlebih dari area toilet maupun dapur komersial. Udara kotor tersebut langsung dibuang ke luar bangunan tanpa mengkontaminasi jalur udara bersih. Keberadaan sistem ini memastikan kondisi udara dalam gedung senantiasa segar dan higienis sepanjang hari.
Spesifikasi Teknis Material Saluran Udara Bangunan
| Parameter Spesifikasi | Jenis Square Duct (Galvanis) | Jenis Round/Spiral Duct | Jenis Polyurethane (PIR) |
| Bentuk Fisik | Persegi / Kotak | Silinder / Spiral | Persegi Lembaran |
| Ketebalan Material | 0.5 mm – 1.2 mm | 0.4 mm – 1.0 mm | 20 mm (Busa PIR) |
| Tingkat Kebocoran Udara | Sedang (± 5%) | Sangat Rendah (± 2%) | Sangat Rendah (± 1%) |
| Ketahanan Tekanan | Hingga 1500 Pa | Hingga 2500 Pa | Hingga 1000 Pa |
| Bobot Konstruksi | Berat (± 10-15 kg/m²) | Sedang (± 8-12 kg/m²) | Ringan (± 1.5-3 kg/m²) |
| Daya Hantar Panas | Butuh Isolasi Luar | Butuh Isolasi Luar | Sudah Menyatu (Built-in) |
| Kemudahan Instalasi | Fleksibel untuk Atap Sempit | Butuh Ruang Vertikal Luas | Pemasangan Cepat & Praktis |
Pemilihan spesifikasi material di atas harus disesuaikan dengan kebutuhan teknis gedung dan kriteria beban pendinginan yang dibutuhkan.
Untuk gedung bertingkat dengan ruang plafon yang terbatas, penggunaan bahan baja galvanis bentuk persegi masih menjadi standar utama. Bahan seng galvanis menawarkan kekuatan struktur yang baik terhadap benturan fisik dan perubahan tekanan udara.
Sementara itu, untuk bangunan industri atau ruangan yang mengekspos estetika arsitektur, saluran bentuk spiral menjadi opsi yang sangat ideal.
Karakteristik aerodinamis pada bentuk bulat mampu meminimalkan gesekan udara sehingga tekanan aliran tidak cepat menurun. Selain itu, tingkat kebocoran pada sambungan saluran bulat relatif lebih kecil dibandingkan bentuk persegi.
Inovasi terbaru hadir dalam bentuk bahan lembaran Polyurethane (PIR) yang dilapisi alumunium foil pada kedua sisinya. Material ini menawarkan bobot yang jauh lebih ringan dan proses pemotongan yang sangat praktis di lokasi proyek. Sifat isolasi termal yang sudah menyatu pada bahan PIR membuat proses pemasangan menjadi lebih cepat tanpa perlu penambahan pembungkus lapisan luar secara terpisah.
Dampak Buruk Buruknya Instalasi Saluran Udara
Kesalahan dalam perencanaan dan instalasi jalur sirkulasi udara dapat memicu berbagai masalah serius pada operasional gedung. Salah satu dampaknya adalah penurunan kinerja mesin pendingin yang berujung pada lonjakan tagihan listrik harian.
Udara dingin yang bocor di celah sambungan sebelum mencapai ruangan membuat mesin chiller terus bekerja ekstra keras.
Selain pemborosan daya, distribusi udara yang buruk menimbulkan ketidakseimbangan suhu di berbagai sudut ruangan. Beberapa area mungkin terasa sangat dingin dan menusuk, sementara area lain justru terasa panas dan pengap. Kondisi ini menurunkan tingkat kenyamanan penghuni serta merusak citra profesionalitas pengelola gedung tersebut.
Dampak negatif lainnya adalah penurunan kualitas sanitasi udara di dalam bangunan akibat penumpukan kelembapan pada dinding saluran.
Celah kebocoran atau isolasi yang kurang tebal dapat memicu timbulnya kondensasi atau pengembunan air. Tetesan air ini menjadi tempat berbiaknya jamur dan bakteri berbahaya yang berpotensi menyebar ke seluruh ruangan.
Suara bising berlebih juga sering kali mengganggu ketenangan ruang kerja akibat ukuran saluran yang terlalu kecil. Ketika laju aliran udara dipaksa melewati saluran yang sempit, gesekan udara akan menghasilkan getaran frekuensi tinggi. Tanpa adanya komponen peredam yang tepat, suara gemuruh ini akan terdengar sangat mengganggu di area kerja.
Pertanyaan Populer Seputar Sistem Saluran Udara
Berapa lama jangka waktu ideal untuk melakukan pembersihan saluran udara?
Pembersihan jalur sirkulasi udara idealnya dilakukan secara berkala setiap 2 hingga 3 tahun sekali. Namun, untuk fasilitas khusus seperti rumah sakit atau pabrik farmasi, proses pembersihan dan disinfeksi perlu dilakukan setiap 1 tahun sekali guna menjamin tingkat higienitas udara.
Apakah saluran udara berbahan plastik atau kain aman digunakan?
Bahan kain khusus atau textile duct sangat aman digunakan untuk area yang membutuhkan distribusi udara merata tanpa hempasan angin keras, seperti supermarket atau ruang olahraga. Material ini ringan, tidak korosif, dan sangat mudah dilepas untuk proses pencucian rutin.
Bagaimana cara mendeteksi adanya kebocoran pada sambungan saluran udara?
Kebocoran dapat dideteksi menggunakan pengujian tekanan udara (Duct Leakage Test) dengan menghembuskan asap buatan ke dalam saluran yang disegel. Celah kebocoran akan terlihat dari keluarnya asap atau dapat didengar dari suara desisan udara pada titik sambungan.
Mengapa saluran udara berbahan seng harus dilapisi bahan isolasi luar?
Pelapisan bahan isolasi seperti glasswool atau busa elastomer bertujuan untuk mencegah terjadinya kondensasi akibat perbedaan suhu dingin di dalam saluran dengan suhu hangat di luar. Lapisan ini juga berfungsi menjaga suhu udara sejuk agar tidak terbuang selama perjalanan.
Apakah bentuk saluran udara mempengaruhi efisiensi penggunaan energi listrik?
Ya, bentuk saluran sangat mempengaruhi hambatan gesek udara. Bentuk bulat atau spiral memiliki hambatan gesek paling rendah sehingga fan penggerak membutuhkan daya listrik lebih kecil dibandingkan saluran bentuk persegi dengan kapasitas volume udara yang sama.
Tabel Analisis Perbandingan Karakteristik Material Saluran
| Indikator Penilaian | Logam Galvanis (BJLS) | Polyurethane (PIR) | Aluminium Foil Fleksibel | Kain Tekstil (Fabric) |
| Ketahanan Fisik | Sangat Tinggi (Baja) | Sedang (Busa Padat) | Rendah (Kawat & Foil) | Sedang (Serat Kain) |
| Kemudahan Pembentukan | Butuh Mesin Tekuk | Mudah Ditoreh/Dipotong | Sangat Fleksibel | Disesuaikan Pabrik |
| Kecepatan Pemasangan | ± 15 m²/hari | ± 30 m²/hari | ± 45 m²/hari | ± 50 m²/hari |
| Karakteristik Akustik | Membutuhkan Lining | Cukup Meredam | Sangat Meredam | Sangat Meredam |
| Biaya Material Per m² | Rp 180.000 – Rp 250.000 | Rp 220.000 – Rp 300.000 | Rp 80.000 – Rp 120.000 | Rp 350.000 – Rp 500.000 |
| Estimasi Usia Pakai | > 15 Tahun | ± 10 – 15 Tahun | ± 3 – 5 Tahun | ± 7 – 10 Tahun |
Tabel analisis di atas memberikan gambaran menyeluruh mengenai plus minus tiap-tiap material pendukung jalur udara.

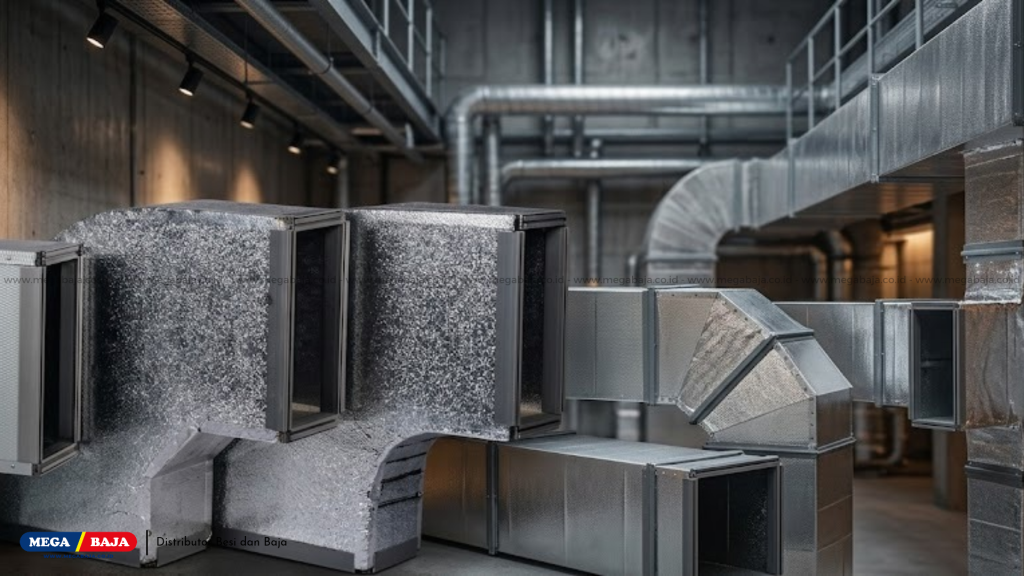

Pemilihan material berbahan logam galvanis cocok untuk saluran utama (main duct) yang membutuhkan ketahanan fisik ekstra dan tekanan udara tinggi.
Untuk saluran cabang yang melintasi celah sempit, saluran fleksibel dapat menjadi alternatif pendukung yang sangat hemat ruang.
Jika Anda membutuhkan informasi lebih lanjut mengenai spesifikasi produk, harga terbaru, atau ketersediaan material, silakan mengunjungi Official Mega Baja officialmegabaja.com. Untuk konsultasi kebutuhan proyek maupun informasi titik distribusi, WhatsApp Customer Service siap dihubungi 082133558474.
Perencanaan sistem distribusi udara yang matang merupakan kunci utama dalam menciptakan bangunan yang hemat energi, nyaman, serta berumur panjang.
Semoga proyek konstruksi yang sedang Anda jalankan diberikan kelancaran, kemudahan dalam proses pengerjaan, serta mencapai hasil akhir yang sempurna sesuai standar teknis terbaik!
